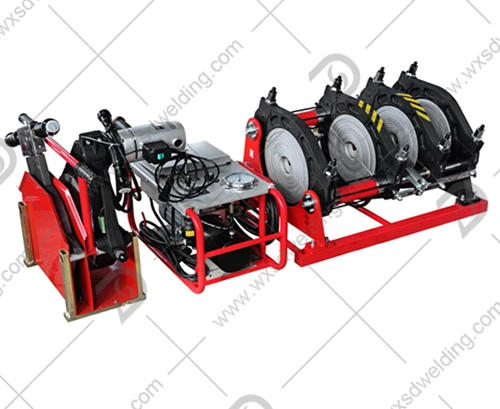

Opis izdelka
Stroj za sočno varjenje cevi PE s hidravlično močjo je naprava, ki se uporablja posebej za povezovanje polietilenskih (PE) cevi, ki se običajno uporabljajo v cevovodnem inženiringu, komunalnem inženirstvu, plinovodih, čiščenju vode in na drugih področjih. Ta oprema uporablja hidravlično moč za varjenje cevi, kar zagotavlja močno povezavo in dobro tesnjenje.
Delovni koraki
Najprej očistite in odrežite konce PE cevi, ki jih želite povezati v ravne površine; nato položite oba konca cevi na grelno ploščo, zaženite opremo za segrevanje cevi, dokler se ne zmehčajo; nato poravnajte oba konca in uporabite določen pritisk, da zvarite cevi skupaj; končno hlajenje cevi in odstranitev odvečnega materiala, s čimer se zaključi postopek varjenja.
Prednost
Odstranljiva grelna plošča, prevlečena s PTFE, z ločenim sistemom za nadzor temperature.
Električno orodje za načrtovanje;
biti izdelan iz lahkega in visoko trdnega materiala; preprosta struktura, majhna in občutljiva uporabniku prijazna;
Nizek začetni tlak zagotavlja zanesljivo kakovost varjenja majhnih cevi;
Ločen dvokanalni časovnik prikazuje čas v fazah namakanja in ohlajanja;
Visoko natančen in odporen na udarce merilnik tlaka prikazuje jasne odčitke.
Specifikacije izdelka
|
Vrsta |
SDD630 |
|
|
Materiali |
PE, PP, PVDF |
|
|
maks. obseg premera |
630 mm |
|
|
Temperatura okolja |
-5 ~ 45 stopinj |
|
|
Napajanje |
-380 V±10％ |
|
|
Pogostost |
50 Hz |
|
|
Skupni tok |
32.5 A |
|
|
Skupna moč |
13,1kW |
|
|
Vključuje: grelno ploščo |
9,35 kW |
|
|
Orodje za oblaganje Motor |
1,5 kW IP54 |
|
|
Motor hidravlične enote |
1,5 kW IP54 |
|
|
Žerjav |
0.75KW |
|
|
Dielektrična upornost |
>1MΩ |
|
|
Nezaželen zvok |
<70 dB |
|
|
maks. Pritisk |
8 MPa |
|
|
Skupni prerez valjev |
23,06 cm2 |
|
|
Prostornina oljne škatle |
3L |
|
|
Hidravlično olje |
40-50(kinematična viskoznost)mm2/s, 40 stopinj ) |
|
|
Nezaželen zvok |
<70 dB |
|
|
maks. Temp. grelne plošče |
270 stopinj |
|
|
Razlika v površinski temperaturi grelne plošče |
±5 stopinj |
|
|
Osnovni okvir |
Velikost, mm |
1570×900×930 |
|
Teža, kg |
500 |
|
|
Hidravlična enota |
Velikost, mm |
700×520×490 |
|
Teža, kg |
65 |
|
|
Skobeljno orodje |
Velikost, mm |
840×280×1300 |
|
Teža, kg |
60 |
|
|
Grelna plošča |
Velikost, mm |
990×70×960 |
|
Teža, kg |
36 |
|
|
podpira |
Velikost, mm |
800×650×770 |
|
Teža, kg |
36 |
|
|
Skupna teža, kg |
697 |
|
Postopek varjenja
Stroj v testiranju
Izbirni del
Izberete lahko del, ki ga želite pritrditi na stroj.
Zapisovalnik podatkov: beležite podatke o varjenju.
Naprava za prirobnico: varjenje cevi s prirobnico
Voziček: s kolesi. Nato se premikajte z lahkoto.
